Systemy gaszenia gazem novec

Szukasz skutecznego rozwiązania do ochrony serwerowni, archiwum lub innego wrażliwego obiektu? Systemy gaszenia gazem Novec pomagają ograniczyć skutki pożaru bez zalewania przestrzeni wodą. To dobry wybór tam, gdzie liczy się ochrona sprzętu, danych i ciągłość pracy. Sprawdź ofertę i dobierz układ dopasowany do warunków obiektu.

Zalety systemów gaszenia gazem Novec w systemach przeciwpożarowych

Oferujemy rozwiązania do ochrony serwerowni, archiwów, rozdzielni i pomieszczeń technicznych. W takich miejscach liczy się szybka reakcja oraz ograniczenie strat po pożarze. Nasze instalacje projektujemy z myślą o bezpieczeństwie ludzi, urządzeń i danych. Gaszenie gazem Novec sprawdza się tam, gdzie użycie wody mogłoby uszkodzić elektronikę lub dokumentację. Każdy system gaszenia gazem NOVEC przygotowujemy pod warunki obiektu oraz wymagania jego użytkowników.

W ofercie zapewniamy wsparcie od doboru rozwiązania po uruchomienie i serwis. Środek gaśniczy Novec 1230 rozprowadza się bardzo szybko w chronionej przestrzeni i tłumi rozwój ognia bez zalewania wnętrza. To rozwiązanie dla miejsc o wysokiej wartości wyposażenia oraz dużym znaczeniu ciągłości działania. Projektujemy układy z czytelną sygnalizacją i procedurą ewakuacji. Dbamy o zgodność instalacji z wymaganiami technicznymi oraz o gotowość systemu do pracy wtedy, gdy liczy się każda sekunda.

Jak działa Novec 1230 – skuteczność i bezpieczeństwo

Novec 1230 działa przez szybkie pochłanianie ciepła z obszaru objętego pożarem. Temperatura spalania spada poniżej poziomu podtrzymującego płomień. My projektujemy układ tak, aby środek został równomiernie rozprowadzony w całej chronionej przestrzeni. System rozpoczyna pracę od wykrycia zagrożenia przez czujki pożarowe. Potem uruchamia się alarm pierwszego i drugiego stopnia. Następnie rozpoczyna się zaprogramowany czas zwłoki przeznaczony na opuszczenie pomieszczenia. Gaszenie gazem Novec 1230 uruchamia się automatycznie po spełnieniu warunków algorytmu lub ręcznie przez przycisk start.

Po zakończeniu zwłoki następuje otwarcie butli oraz uwolnienie środka przez przewody i dysze. Cały proces wyładowania trwa bardzo krótko i zwykle zamyka się w kilku sekundach. My dbamy o poprawne ustawienie sekwencji ostrzegania i wyzwalania. Systemy gaszenia Novec 1230 projektuje się z uwzględnieniem stężeń bezpiecznych dla osób obecnych w obiekcie podczas ewakuacji. Przy wartościach projektowych ograniczenie tlenu pozostaje znikome. To wspiera bezpieczeństwo personelu oraz ochronę wyposażenia i infrastruktury.

Karta charakterystyki Novec 1230 – co warto wiedzieć

Karta charakterystyki Novec 1230 to podstawowy dokument przy doborze środka gaśniczego do obiektu. Zawiera dane o właściwościach fizycznych i chemicznych oraz zasady bezpiecznego stosowania i postępowania po uwolnieniu środka. Znajdują się w niej informacje ważne dla projektanta, serwisanta i użytkownika instalacji. Dokument ułatwia ocenę warunków pracy systemu oraz sposobu ochrony pomieszczeń. Przy analizie środka Novec 1230 szczególne znaczenie mają parametry odnoszące się do oddziaływania na ludzi oraz wymagania eksploatacyjne dla przestrzeni chronionej.

Przy interpretacji danych kluczowe są wskaźniki NOAEL i LOAEL. NOAEL określa najwyższe stężenie bez niekorzystnego wpływu fizjologicznego. LOAEL wskazuje najniższy poziom, przy którym pojawiają się pierwsze niepożądane efekty. Te wartości pomagają ocenić czy projektowane stężenie mieści się w bezpiecznym zakresie dla użytkowników obiektu. Z tego powodu instalacje gaszenia gazem Novec wymagają poprawnych obliczeń i zgodnego wdrożenia. Dobrze odczytana dokumentacja wspiera bezpieczne uruchomienie systemu oraz jego późniejszą eksploatację i serwis.

Cena systemów gaszenia gazem Novec – inwestycja w bezpieczeństwo

Na koszt inwestycji wpływa kilka podstawowych czynników. Znaczenie ma kubatura chronionego pomieszczenia oraz jego szczelność. Istotna jest liczba dysz, długość rurociągów i sposób prowadzenia instalacji. Pod uwagę bierze się też układ detekcji, centralę sterującą, sygnalizację i elementy uruchamiania. Cena Novec 1230 zależy od ilości środka potrzebnej do osiągnięcia projektowego stężenia gaśniczego. Im większa przestrzeń i bardziej złożony układ tym wyższy zakres prac projektowych oraz montażowych. Ważna pozostaje też dokumentacja techniczna i późniejsze wymagania serwisowe.

Przy analizie kosztów trzeba patrzeć szerzej niż tylko na sam wydatek początkowy. Cena systemów gaszenia gazem Novec 1230 powinna być odnoszona do wartości chronionych urządzeń, danych i ciągłości pracy obiektu. W miejscach o wysokiej wrażliwości przestój po pożarze bywa bardziej dotkliwy niż koszt wdrożenia zabezpieczenia. Istotny pozostaje także środek gaśniczy Novec 1230, który ogranicza szkody wtórne i wspiera ochronę wyposażenia bez zalewania przestrzeni. Z tego powodu wycena musi uwzględniać cały zakres ochrony oraz realne ryzyko strat operacyjnych.

Zastosowanie i serwis systemów Novec 1230 w obiektach wymagających ochrony

System gaszenia gazem NOVEC znajduje zastosowanie tam, gdzie liczy się ochrona urządzeń oraz ograniczenie skutków postoju po pożarze. Rozwiązanie sprawdza się w serwerowniach, centrach danych, archiwach, sterowniach, rozdzielniach i pomieszczeniach technicznych. Dobrze dobrane systemy gaszenia Novec 1230 wspierają zabezpieczenie miejsc z elektroniką, dokumentacją oraz infrastrukturą o wysokim znaczeniu dla pracy obiektu. Instalacje gaszenia gazem Novec projektuje się z uwzględnieniem warunków przestrzeni chronionej, procedur alarmowych oraz wymagań eksploatacyjnych. Istotne pozostaje utrzymanie pełnej gotowości całego układu przez cały okres użytkowania.

Sprawność systemu wymaga regularnych kontroli i planowych przeglądów. Ocenie podlega stan butli, ciśnienie, sygnalizacja, centrala, czujki oraz elementy uruchamiania. Ważna jest kontrola oznakowania i poprawności działania urządzeń ostrzegawczych. Gaszenie gazem Novec wymaga też prowadzenia dokumentacji serwisowej oraz przestrzegania terminów inspekcji okresowych. Użytkownik powinien znać procedury działania systemu i zasady postępowania po alarmie. Stały nadzór techniczny wspiera gotowość eksploatacyjną oraz ogranicza ryzyko wykrycia usterek dopiero w chwili zagrożenia.

Wprowadzenie

• Gaz NOVEC-1230 jest jednym z przedstawicieli „czystych środków gaśniczych” na polskim rynku.

Charakterystyka środka gaśniczego NOVEC

• Środek gaśniczy o nazwie handlowej NOVEC-1230, jest jednym z najbardziej zaawansowanych zamienników halonów na rynku gazowych systemów gaśniczych.
• Charakteryzuje się zwiększoną skutecznością oraz bezpieczeństwem dla ludzi i środowiska (jest środkiem bezpiecznym dla człowieka w zastosowanym stężeniu).
• Posiada zerowy potencjał niszczenia warstwy ozonowej (ODP=0), a potencjał efektu cieplarnianego jest równy jeden (GWP=1), co oznacza,  że nie pozostawia żadnych zanieczyszczeń po wyładowaniu.
• Nie przewodzi prądu elektrycznego.

Zalety środka gaśniczego NOVEC

• Ogromną zaletą gazu NOVEC jest minimalny czas rozpadu w atmosferze, który wynosi zaledwie 5 dni, co plasuje go w czołówce czystych środków gaśniczych przyjaznych środowisku.
• Brak jakichkolwiek ubocznych produktów rozpadu środka gaśniczego, dodatkowo przemawia za bezpieczeństwem urządzeń i ludzi w atmosferze gaśniczej.
• Gaz po wyładowaniu nie pozostawia żadnych osadów, nie powoduje korozji, nie przewodzi elektryczności.
• Jest całkowicie bezbarwny, a więc nie powoduje ograniczenia widoczności.
• Zaawansowane badania naukowe dowodzą, że środek gaśniczy NOVEC nie stanowi żadnego zagrożenia dla ludzi przebywających w chronionym pomieszczeniu.

Zastosowanie gazu NOVEC:

• zabezpieczanie pomieszczeń ze sprzętem elektronicznym i innymi urządzeniami pod napięciem;
• wszędzie tam gdzie przechowywane jest mienie wysokiej wartości;
•  zalecany jest do stosowania w przypadku pomieszczeń z palnymi cieczami i gazami;
• znakomicie nadaje się zarówno do gaszenie zaistniałego pożaru, jak również do zobojętnienia atmosfery, co ma uniemożliwić powstanie pożaru oraz nie dopuścić do wybuchu.

Opis gazu NOVEC

• Środek gaśniczy NOVEC-1230 nie jest kwalifikowany do gazów cieplarnianych.
• Działanie gazu NOVEC-1230 polega na aktywnym odbieraniu energii z procesu palenia, poprzez oddziaływanie fizyczne i chemiczne.
• NOVEC-1230 w przeciwieństwie do innych środków gaśniczych znajduje się w stanie skroplonym w ciśnieniu atmosferycznym, dzięki czemu zajmuje niewielką powierzchnię składową (nawet 10-krotnie mniejszą w porównaniu do gazów gaśniczych obojętnych). Nie zachodzi potrzeba wyodrębniania oddzielnego pomieszczenia na butle.
• W porównaniu z innymi instalacjami na gazy obojętne, NOVEC-1230 dzięki niewielkiej ilości butli swobodnie rozmieszczanych w danym pomieszczeniu, ma znacznie niższe koszty instalacji, obsługi i konserwacji.
•  Podczas gaszenia instalacji elektrycznych wysoki próg parowania środka, nie powoduje powstawania tzw. szoku termicznego dla elektroniki, jaki może wystąpić przy użyciu innych środków gaśniczych (np. dwutlenek węgla).

Na system składają się:

• zbiorniki na środek gaśniczy;
• zawory;
• dysze gaśnicze;
• centrala sterująca stałymi urządzeniami gaśniczymi.

Zbiorniki

• Zbiorniki na gaz NOVEC-1230 produkowane są w różnych wielkościach (od 14 do 345 litrów).
• Duża gama zbiorników pozwala zaoferować zbiorniki optymalnie dobrane do dokładnie wyliczonej ilości środka gaśniczego.
• Gazem roboczym wyrzucającym środek gaśniczy ze zbiorników jest nieszkodliwy dla ludzi i środowiska azot pod ciśnieniem 34,5 barów.

Zawory i dysze

• Każdorazowo dla systemu zawory oraz dysze dobierane są indywidualnie za pomocą komputerowego programu obliczeniowego dla każdej chronionej przestrzeni i pomieszczenia, uwzględniające szczególne wymagania środka gaśniczego m.in.: określony czas wypływu ≤10 sek.

System może służyć do gaszenia pożarów w następujących obiektach:

• pomieszczeniach i urządzeniach;
• pomieszczenia komputerowe;
• rozdzielnie prądowe;
• archiwa;
• zabytki;
• cenne dzieła sztuki;
• sterownie procesów technologicznych;
• unikatowa aparatura medyczna;
• urządzenia telekomunikacyjne;
• turbiny gazowe;
• hamownie silników;
• magazyny substancji łatwopalnych (benzyna, olej, farby, lakiery) i wiele innych.

System gaszenia pożaru uruchamiany jest na 4 różne sposoby:

1. Przez zadziałanie, pracujących w koincydencji czujek dymu rozmieszczonych w pomieszczeniu chronionym, zainstalowanych na dwóch liniach dozorowych.
2. Przez wciśnięcie ręcznego przycisku uruchomienia gaszenia, umieszczonego przy wejściu do pomieszczenia.
3. Przez wciśnięcie wyzwalacza ręcznego, który jest częścią zespołu wyzwalacza elektromagnetycznego i ręcznego.    Uruchomienie systemu za pomocą wyzwalacza ręcznego powoduje natychmiastowy wypływ środka gaśniczego.
4. Za pomocą przycisku START umieszczonego na obudowie centrali gaszenia. Z założenia jest to przycisk serwisowy.

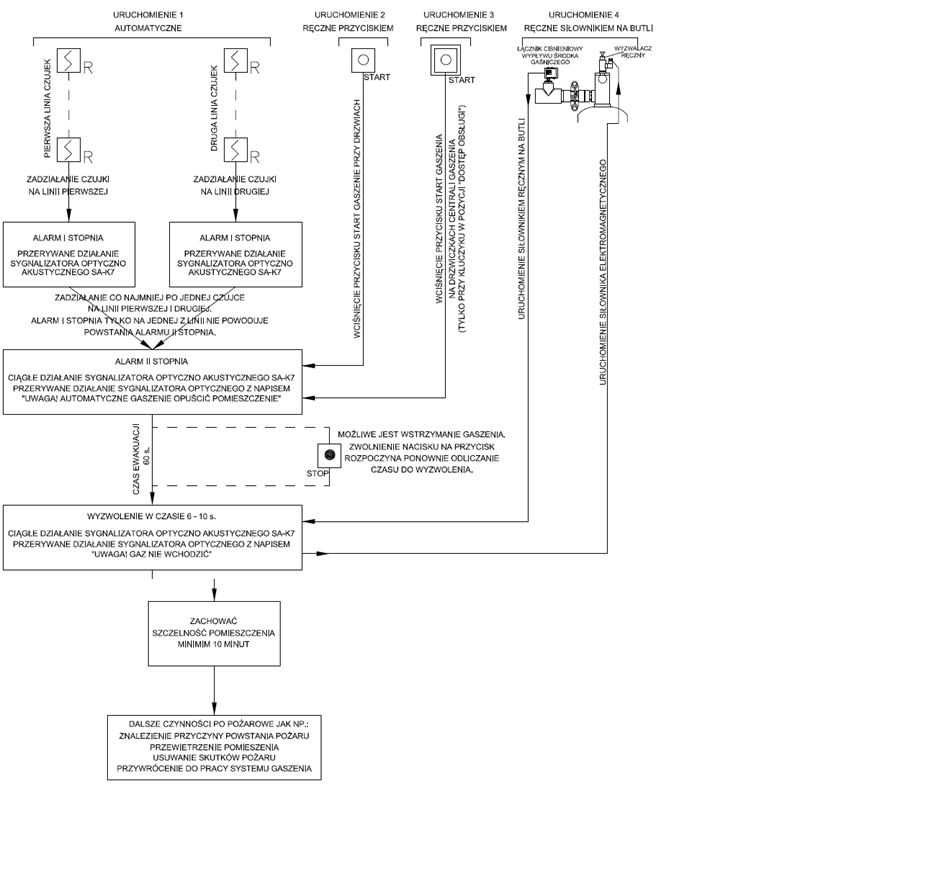

Sposoby uruchomienia systemu gaszenia oraz algorytmy pracy.

Opis procedury gaszenia

• Rozpoczęcie procedury gaszenia, w przypadku wykrycia pożaru poprzedzone będzie alarmem pierwszego i drugiego stopnia.
•  Po tym następuje zwłoka czasowa i uruchomienie gaszenia.
• Alarm pierwszego stopnia sygnalizowany jest w centrali i przez sygnalizator akustyczny.
• Centrala wówczas wejdzie w stan alarmu drugiego stopnia
• Alarm II stopnia spowodowany zadziałaniem dwóch czujek na dwóch odrębnych liniach podłączonych do centrali jest równoznaczny z alarmem II stopnia spowodowanego wciśnięciem przycisku START GASZENIE.
• Alarm II stopnia sygnalizowany jest przez sygnalizatory optyczno-akustyczne w pomieszczeniu oraz w centrali sterującej. Czas zwłoki przeznaczony jest na ewakuację osób przebywających w pomieszczeniu.
• Czas zwłoki ustawiono na 60 sekund.
• Uwolnienie środka gaśniczego za pomocą wyzwalacza ręcznego wchodzącego w skład zespołu wyzwalacza elektromagnetycznego i ręcznego umieszczonego na butli następuje natychmiast bez zwłoki czasowej.
• Od czasu rozpoczęcia wyzwalania środka gaśniczego niezależnie od procedury uruchomienia nie ma możliwości wstrzymania gaszenia, butla zostanie całkowicie opróżniona.
• Uwolnienie środka gaśniczego trwa maksymalnie 10s.  System uwalnia do przestrzeni chronionej określoną ilość gazu poprzez układ przewodów i dysz.
• Jeśli sygnalizator informujący o wyzwoleniu środka gaśniczego znajdujący się na zewnątrz pomieszczeń gaszonych informował będzie o wyzwoleniu środka gaśniczego nie należy wchodzić do pomieszczenia oraz powiadomić odpowiednie służby.

Obliczenia projektowe ilości gazu

•  Dla gazu NOVEC-1230 wartość NOAEL (najwyższe stężenie, przy którym nie zaobserwowano niekorzystnego oddziaływania toksycznego lub fizjologicznego) wynosi 10,0% obj., natomiast wartość LOAEL (najniższe stężenie przy którym po raz pierwszy zaobserwowano niekorzystne oddziaływanie toksyczne lub fizjologiczne) wynosi >10,0 % obj.

Podstawowe komponenty stałego urządzenia gaśniczego

NOVEC-1230 (FK-5-1-12)

• Stałe urządzenie gaśnicze na gaz NOVEC-1230 zbudowane jest z następujących komponentów:
  • zasobniki: butle;
  • środek gaśniczy NOVEC-1230 (FK-5-1-12);
  • dysze gaśnicze 360°;
  • zespół wyzwalacza elektromagnetycznego i ręcznego;
  • manometr z łącznikiem ciśnieniowym zbiorników ze środkiem gaśniczym;
  • łącznik ciśnieniowego wypływu środka gaśniczego;
  • przewody rurowe;
  • kształtki hydrauliczne;
  • centrala sterująca stałymi urządzeniami gaśniczymi;
  • uniwersalna czujka optyczna dymu wraz z gniazdami;
  • przyciski START Gaszenia (uruchomienia gaszenia), STOP Gaszenia (wstrzymania gaszenia);
  • sygnalizator akustyczny;
  • sygnalizatory informacyjne: wewnętrzny i zewnętrzny;
  • okablowanie;
  • oznakowanie systemu gaśniczego, instrukcje obsługi.

• Zasobniki
  •  Środek gaśniczy NOVEC-1230 (FK-5-1-12) jest przechowywany w zasobnikach zaopatrzonych w szybko zwalniane zawory.
  • Zbiorniki wraz z przewodami tworzą instalację hydrauliczną
•  Środek gaśniczy
  • Jest jednym z najpopularniejszych zamienników halonu, zaliczany do czystych środków gaśniczych.
  •  Podczas procesu gaszenia pożaru cząsteczki środka gaśniczego pochłaniają ciepło generowane w procesie spalania (odbierają energię), dzięki czemu temperatura płomienia spada poniżej temperatury zapłonu i ogień zostaje stłumiony.
  • Efekt gaszenia ognia uzyskany zostaje dzięki równomiernemu rozprowadzeniu środka w pomieszczeniu w ciągu 5 – 10 sekund.
  • Środek NOVEC-1230 nie wywiera szkodliwego wpływu na organizm ludzki przy projektowanym stężeniu.
  • Niskie stężenie tego środka sprawia, że redukcja zawartości tlenu jest znikoma, a więc nie wywołuje trudności w oddychaniu
•  Dysze gaśnicze
  • Dysze są ostatnim elementem układu przepływu gazu.
  • Należy je zainstalować w pozycji wiszącej.
  • Nie wolno ich malować.
•  Zawór zbiornika
  • Zbiornik ze środkiem gaśniczym wyposażony został w zawór upustowy.
  • W zaworze wbudowano miernik ciśnienia (manometr), wskazujący aktualne ciśnienie w zbiorniku
• Manometr z łącznikiem ciśnieniowym zbiorników ze środkiem gaśniczym
  • Jest to manometr posiadający dodatkowo przełącznik kontaktowy i jest zainstalowany bezpośrednio na zaworze butlowym.
  •  Urządzenie oprócz odczytu wzrokowego przekazuje sygnał spadku ciśnienia do panelu sterowniczego
•  Zawór zbiornika
  • Zbiornik ze środkiem gaśniczym wyposażony został w zawór upustowy.
  • W zaworze wbudowano miernik ciśnienia (manometr), wskazujący aktualne ciśnienie w zbiorniku.
  • Zawór jest wyposażony w kilka złączy, do których instaluje się główne elementy systemu
• Zespół wyzwalacza elektromagnetycznego i ręcznego
  • Wyzwalacz elektromagnetyczny jest elementem systemu odpowiadającym za wyzwolenie środka gaśniczego z zasobnika.
  • Wyposażony jest w elektrozawór, który po otrzymaniu sygnału z centrali powoduje otwarcie zaworu, uruchamiając gaszenie.
  • Wyzwalacz ręczny pozwala na uruchomienie mechaniczne natychmiastowe bez zwłoki czasowej
• Łącznik ciśnieniowego wypływu środka gaśniczego
  • Element instalacji sygnalizujący wyzwolenie środka gaśniczego z butli.
  • Czujnik wyładowania zarówno przesyła sygnał do centrali sterującej, jak równie sygnalizuje wyładowanie wskaźnikiem znajdującym się na obudowie czujnika
• Przewody rurowe
  • Gaz płynie instalacją rurową od zbiornika ciśnieniowego do dysz
• Kształtki hydrauliczne
  • Należy zwrócić uwagę, aby kształtki były wykonane z żeliwa ciągliwego lub ze stali.
  • Testowe ciśnienie pracy co najmniej 55bar
• Centrala sterująca stałymi urządzeniami gaśniczymi
  • Centrala automatycznego gaszenia jest przeznaczona do wykrywania pożaru i sterowania stałymi urządzeniami gaśniczymi, zawierającymi środek gaszący w postaci gazowej, ciekłej lub w postaci aerozoli oraz monitorowania procesu samoczynnego gaszenia.
  • Centrala sterująca współpracuje z konwencjonalnymi czujkami pożarowymi oraz wyspecjalizowanymi przyciskami, umożliwiającymi ręczne uruchomienie i wstrzymanie procesu gaszenia, jak również z sygnalizatorami akustycznymi i optycznymi.
  • Centrala jest przystosowana do obsługi jednej strefy gaśniczej.
  • Centrala sterująca, po wykryciu pożaru, realizuje:
    •  sterowanie sygnalizacją ostrzegawczą z zaprogramowanym czasem ewakuacji;
    • sterowanie urządzeniami gaszącymi
• Proces automatycznego gaszenia jest inicjowany przez:
  •  zadziałanie dwóch czujek na dwóch różnych liniach dozorowych pracujących w koincydencji,
  •  wciśnięcie przycisku (START GASZENIA),
  • wciśnięcie przycisku START GASZENIA w centrali
• Proces automatycznego gaszenia przebiega dwuetapowo:
  • etap OSTRZEŻENIE – przeznaczony na ewakuacje osób ze strefy gaszenia;
  •  etap GASZENIE – przeznaczony na gaszenie pożaru w wyniku podania sygnałów sterujących z centrali do zespołu wyzwalacza elektromagnetycznego i ręcznego otwierającego butle ze środkiem gaśniczym
• Uniwersalna optyczna czujka dymu wraz z gniazdem
  • Optyczna czujka dymu jest przeznaczona do wykrywania widzialnego dymu, powstającego w bezpłomieniowym początkowym stadium pożaru, wtedy, gdy materiał zaczyna się tlić, a wiec na ogół przed pojawieniem się otwartego płomienia i zauważalnego wzrostu temperatury
• Przycisk START (uruchomienia gaszenia) i przycisk STOP (wstrzymania gaszenia)
  •  Odpowiadają za następujące funkcje:
    •  ręczne uruchomienie gaszenia;
    • ręczne wstrzymanie procedury gaszenia
• Sygnalizator akustyczny
  • Sygnalizator generuje dźwięk o natężeniu w odległości 1m >100dB oraz ostrzegawcze sygnały błyskowe świetlne
• Sygnalizatory informacyjne: wewnętrzny i zewnętrzny
  • Sygnalizatory przeznaczone są do optycznego i akustycznego powiadamiania osób znajdujących się w pomieszczeniu o rozpoczęciu procedury gaszenia jak również ostrzeżenia przed wejściem do pomieszczenia, w którym nastąpiło wyładowanie środka gaśniczego
• Okablowanie
• Oznakowanie systemu gaśniczego, instrukcje obsługi
  • Pomieszczenie przeznaczone do ochrony gazem wyposażone zostało w zestaw oznaczeń, służących informowaniu osób o podstawowych funkcjach systemu i sposobie działania w nagłych wypadkach.

Serwis i konserwacja

• Dane ogólne
  • Instalator powinien przeszkolić użytkownika w zakresie wymagań serwisowych i szkolenia personelu w zakresie bezpieczeństwa.
  • Użytkownik powinien kontrolować program inspekcji, aranżować przeglądy zgodnie z wymaganą częstotliwością oraz zachować zapis z inspekcji i serwisu w książce serwisowej.
  • Uwaga:
    • Ciągła zdolność do efektywnego działania systemu zwalczającego pożar polega na pełnym odpowiednim przeprowadzeniu testów.
• Program inspekcji wykonywany przez użytkownika
  • Program inspekcji użytkownika zmierza do wykrycia uszkodzeń we wczesnej fazie zanim może zajść potrzeba uruchomienia systemu.
• Odpowiedni program zawiera:
  •  czynności tygodniowe;
  •  czynności miesięczne.
• Harmonogram serwisu
  • Harmonogram serwisów powinien zawierać wymagania okresowej inspekcji i testu kompletnego systemu, włącznie ze zbiornikami ciśnieniowymi.
• Procedura weryfikacji systemu:
  • czynności półroczne;
  • czynności roczne;
  • zgodnie z datą następnego badania zbiornika.
